AI設計

掲載された新聞記事 ＞

現在、実用化に向けて研究を進めています。
現状は、ai-pcbの概要（AI自動設計プラットフォーム）ページをご覧ください。

こちら ＞

AIを活用して選出

▼

・部品の自動配置

・電源（GND）の配線ルート確保

※シミュレーションによる解析結果を適応

【AI設計の開発状況】

2017年：ルールベース型として、基本設計ルールを定義

2018年：機械学習（教師ナシ）による過去の完成データから読込

2019年：機械学習（教師アリ）による設計ノウハウを定義

2020年：強化学習（深層強化学習）独自開発ツールでＡＩモデル育成

弊社のプリント基板のAIによる設計の自動化について～YouTube公開動画

AI自動設計イメージ動画

「プリント基板のAI自動化を開発中」
まずは社内で部分的な自動化を推進していき、将来的にはオンラインにてAIの支援による半自動化と全自動化の受託設計サービスを展開していきます。

【 画面抜粋 】

掲載された新聞記事

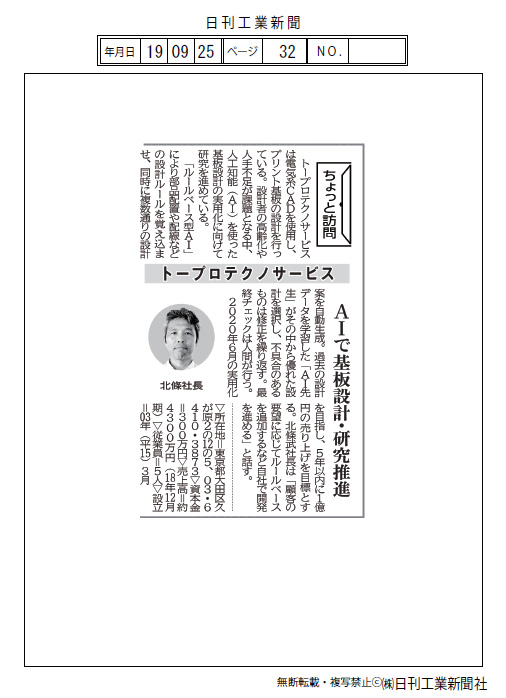

日刊工業新聞社「ちょっと訪問」に取り上げられました

2019年9月25日発行の（株）日刊工業新聞社の「ちょっと訪問」に、取り上げられました。 同新聞の許諾を得ましたので、掲載します。お読みください。
クリック▼

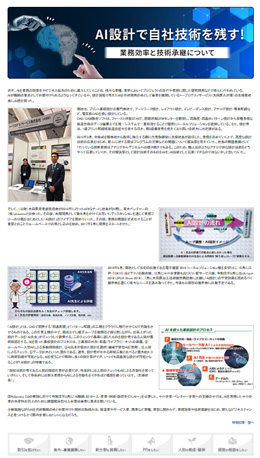

大田区産業振興協会のホームページに「AI設計で自社技術を残す！」として掲載されました（2019年10月7日）

大田区産業振興協会のホームページで「特集 AI設計で自社技術を残す！」として、弊社が紹介されています。
同協会の許諾を得ましたので、掲載します。お読みください。
クリック▼（大田区産業振興協会のホームページ 特集 AI設計で自社技術を残す！へ）

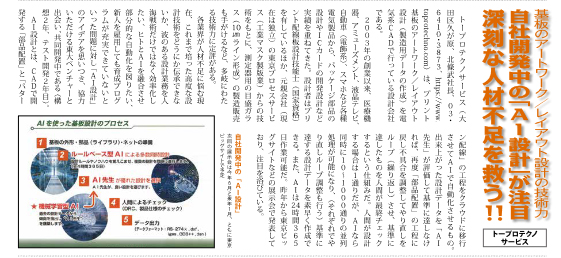

城南信用金庫の広報誌「うめナビ」2019年4月号に、当社の「AI設計」が掲載されました

クリック▼
